朋友的公司磨床坏了，正常工作中电磁吸盘失磁，然后就失效了。到了地儿一看，上海机床厂7120A，1982年出厂，跟我一样都是80后-_-!!!拆开开关面板看了一下，电磁吸盘控制开关37号接线脱落。磨头开关正常，油泵开关正常，先把线接回试了一下，吸盘还是无法正常工作，故障另有原因。
网上找了下资料，7120A的电路图挺多，同款的还真没有，82年那会估计还都是手绘的吧。检查了一下线路，45号线为电磁吸盘电源线，37号线39号线接地，41号、43号线连接到电磁吸盘。排查完线路，突然发现磨头与油泵开关无法工作了…这机器的线路严重硬化，估计是拨动线路的时候哪里脱焊了，果不其然，最后发现变压器与保险丝之间的线路开路，重新接线后抹了把冷汗。虽然咱也算是个初级电工，多年未用基础知识都已经忘的差不多了，总算没有越修越坏。
正反向示意图

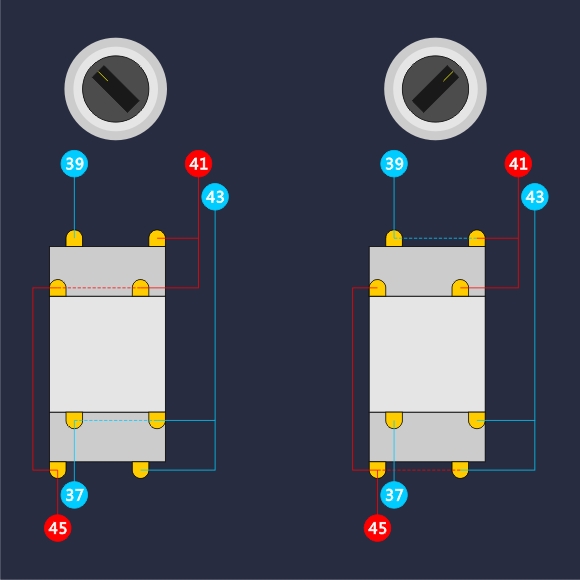

开关部分经检测正常，画了张吸盘磁力开关接线图留底，虽然这么老的机器估计大部分都已经淘汰了吧。开关开启时上部的4个触电两两接通，下方两组触点断开，45号线与41号线导通，43号线与37号线导通。
开关关闭时触点状态正好相反，45号线与43号线导通，41号线与39号线导通。又因为37号线与39号线殊途同归，这样就实现了41号线与43号线上电流的反向。接着排查开关至电磁吸盘部分，发现吸盘连接部分线路有断路，更换接线后吸盘恢复正常。
